商品説明
御見積書作成(法人様のみ)は下記までお申し付けください。
https://thebase.in/inquiry/powerwalker
基本機能:太陽電池充電制御/バッテリー過放電保護
使用用途:独立形太陽光発電システム(オフグリッドソーラーシステム)
対象:業務用・産業用◎ 自治体・官公庁様◎ DIY・ホビー用〇
SS-10L 仕様 Morningstar社(米国)
型番 SS-10L-24V
制御機能 充放電制御
システム電圧 24Vdc
ソーラー最大入力電圧 60Vdc
ソーラー最大入力電流 10A
制御バッテリー電圧範囲 6V 〜 30Vdc
負荷最大電流 10A
充電方式 PWM 4段階充電(バルク、吸収、フロート、均等化)
吸収充電電圧 28.2V(密閉式)28.8V(液式)
フロート充電電圧 27.4V
均等化充電電圧 29.8V(非密閉式)
最大充電規制電圧 30.0V
負荷遮断電圧(LVD) 23.0V
負荷再接続電圧(LVR) 25.2V
高電圧遮断電圧 15.3V 30.6V
高電圧遮断解除電圧 28.0V
自己消費電流 <8mA
電圧精度 1.0%
サージ保護 1500W / ポート
保護回路 ソーラー/ 過電流、短絡、極性逆接続
バッテリー/ 高電圧、極性 逆接続
負荷/ 過負荷電流、短絡
本体/ 高温度
温度補正(25℃) −60mV/℃
動作周囲温度範囲 −40℃ 〜 +60℃
保存周囲温度範囲 −55℃ 〜 +80℃
湿度 100% (結露しないこと)
寸法 55.5 × 153.5 × 34mm
重量 250g

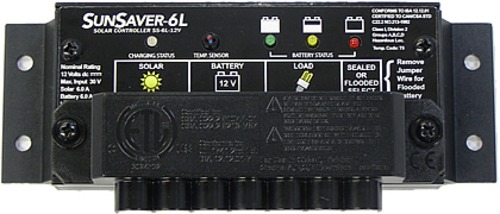

【MORNINGSTARのSUSAVERシリーズについて】
サンセーバーSSシリーズは、1996年の販売開始から今日に至るまで、73か国を超える世界の国々で、一般民生用PVシステムはもとより、業務用途のPVシステムのコントローラーとして、またヨットやボートに搭載するPVシステムのコントローラーとして100万台以上の使用実績を持つ定番商品です。
〇システムによって選べる3機種5モデルをラインアップ。
〇完全なソリッドステート構造で充電中も音は静か。
〇PWM4段階充電によりバッテリーを完全充電。また、過熱やガスの過剰放出を抑えバッテリーの寿命を延長。
〇密閉型、非密閉型のバッテリーに対応。
〇充電状況やバッテリー残量、エラーの発生を2種類のLED表示ランプで表示。
〇自己診断機能を装備
LED表示ランプでエラーを表示
〇充実した保護回路
・ソーラー / 入力過電流、短絡、極性逆接続
・バッテリー/ 高電圧、極性逆接続
・負荷 / 過負荷電流、短絡
・本体 / 高温度
〇過酷な環境や寒冷地での使用条件にも対応。
内部基板をエポキシ樹脂で封止。高耐久アルミボディ。塩害対策された大型ターミナル。動作周囲温度範囲 -40℃〜+60℃。温度測定センサーを装備し、自動温度補正。
〇ノイズを抑えたテレコムモードへの対応可能。
PWM充電方式の影響により、システム内の機器にノイズや電波障害が発生する場合、周波数切換えのスピードを落としてノイズを低減。
〇バッテリー電圧がコントローラーの最低稼動電圧を下回っても、ソーラーから電源を取って回復。
コントローラーが稼動した状態からであれば、接続されたバッテリーの電圧がコントローラーの最低稼動電圧の6V以下に下がっても、1V以上あれば、ソーラーから電源を取りながらバッテリーを充電して回復。
〇UL安全規格に対応した端子カバーを付属。
通電している時に各端子への接触を防ぐための安全カバー。
〇放電制御機能付きの負荷端子装備。
バッテリーの電圧が下がると自動で負荷を遮断、回復すると復帰。
