商品説明

大変お手数ですが、事前に在庫のご確認をお願いいたします。実在庫との同期とれないため、在庫ゼロ表示としております。

下記のようなご相談は、予めご相談ください。
１）御見積書作成をご希望の法人様
２）仕様書/規格等の詳細資料をご希望のお客様
３）設計、制御盤組込、車載組込、その他長期お取扱い希望の法人様
お問合せ先：https://thebase.in/inquiry/powerwalker

対象
業務用・産業用◎ 自治体・官公庁様◎ DIY・ホビー用〇

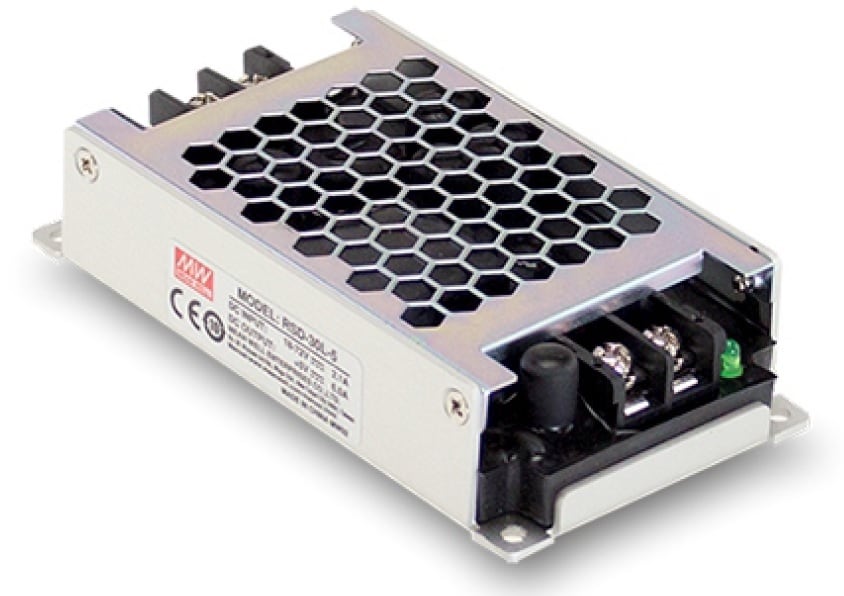

MODEL 仕様 RSD-30G-24
【出力】
直流電圧 24V
定格電流 1.25A
電流範囲 0 ~ 1.25A
定格出力 30W
リップル＆ノイズ（最大）注2 50mVp-p
電圧許容差 注.3 ±2.0%
回線規制 ±0.2%
ロードレギュレーション ±0.2%
セットアップ、立ち上がり時間 120ms, 85ms at full load
ホールドアップ時間 (標準) Please refer to page 5 Hold up Time( Load de-rating curve )
【入力】
電圧範囲連続 9 ~ 36VDC
効率（標準） 89%
DC 電流 (標準) 1.5A/24V
突入電流 (標準) 20A/24VDC
【保護】
オーバーロード 105 ~ 135% rated 出力 power
保護 type : Constant current limiting, recovers automatically after fault condition is removed
過電圧 27.6 ~ 32.4V
保護 type : Shut down o/p voltage, re-power on to recover
ENVIRONMENT
動作温度 -40 ~ +55℃ (no derating) ; +70℃ @ 60% load by free air convection ; +70℃ (no derating with external base plate)
作業湿度 5 ~ 95% RH non-condensing
保管温度 -40 ~ +85℃
温度係数 ±0.03%/℃ (0 ~ 50℃)
振動 10 ~ 500Hz, 5G 10min./1cycle, 60min. each along X, Y, Z axes ; Mounting : compliance to IEC61373
動作高度 5000 meters
"SAFETY & EMC
(Note 4)"
安全規格 IEC 62368-1, UL 62368-1, AS/NZS 62368-1, EAC TP TC 004 approved, Design refer to BS EN/EN62368-1
耐電圧 I/P-O/P:4KVDC I/P-FG:2.5KVDC O/P-FG:2.5KVDC
絶縁抵抗 I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
EMC EMISSION Parameter
Conducted
Radiated
Harmonic Current
Voltage Flicker
EMC IMMUNITY Parameter
ESD
Radiated Field
EFT / Burst

Surge
Conducted
鉄道規格 Compliance to BS EN/EN45545-2 for fire 保護 ;BS EN/EN50155 / IEC60571 including IEC61373 for shock & vibration, BS EN/EN50121-3-2 for EMC
OTHERS
MTBF 3093.5K hrs min. Telcordia SR-332 (Bellcore) ; 396.9K hrs min. MIL-HDBK-217F (25℃)
本体サイズ 113*60*25mm (L*W*H)
PACKING 0.25Kg; 56pcs/15Kg/0.81CUFT
